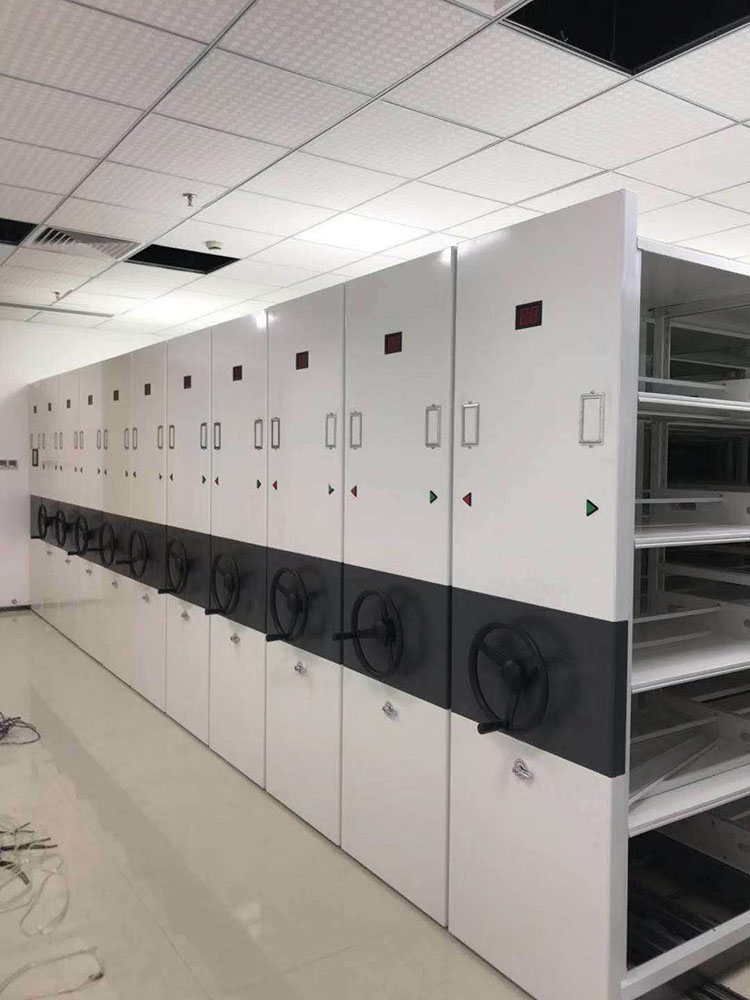

智能密集柜主要由軌道、底座、立柱(板式)、擱板、掛板、側靠板、背靠板、頂板、防塵板、護板、門板、傳動機構、防傾倒、防震、防塵、防鼠、制動、緩沖、目錄卡及傳動裝置、密封裝置組 成：

　　掛板：放在擱板與擱板之間，起支撐固定作用;擱板：存放檔案資料的平面板;分隔棒：用于分隔雙面存放的資料中間，防止混亂;防塵板：放在架體的頂部，主要用來防塵。(3)傳動裝置包括：鏈條、齒輪、手盤、軸承、滾輪、鎖定。主軸和軸承的直徑為φ20mm，45#鋼五廠優質錳鋼材料GB3882-87，Z390504帶座外球面軸承，短軸管套連接傳動，具有可靠的中心直線度，架體移動平穩、輕便、自然。(4)底盤：主要用于支撐架體的底座。(5)密封裝置：防止密集柜合架時因為撞擊產生損傷，同時還可以降低架體開合時撞擊所產生的噪音，起到防撞、防塵、防潮、防噪音、防鼠的作用。(6)面板：包括內側板、外側板、和門板。(7)頂板：密集柜架體的頂部，每倉柜頂部配加防塵裝置可防止灰塵落入柜內柜頂及底框的防倒裝置:每組活動單面柜頂都配置防倒裝置。(8)目錄卡：設在柜體的側板上，用于放置檔案分類信息卡片。(9)防倒裝置：安置在導軌上面，用來穩固密集柜，防止密集柜傾倒。

　　制造工差1、每標準節組裝后，外廓尺寸(長、寬、高)的極限偏差為±1mm。2、 每標準節組裝后，側面板與中腰板的對縫處的間隙小于1mm。3、 軌道安裝后，其平行度的偏差不大于1mm/m，全長不大于1mm;同一截面上的平行度的偏差不大于1mm/m，全長不大于1mm。4、每兩條軌道的平行度偏差為小于1mm;導軌對接處高低差不大于0.3mm。5、由段組成的低梁裝配后的直線度不大于0.5mm/m，全長不大于1mm。6、零件的未注公差尺寸的極限偏差按GB1804中IT13-14。傳動裝置傳動機構：一般采用機械式全自動脫掛驅動裝置。產品各零件、組合件之間保持互換性。傳動部件：① 搖手：采用搖盤型搖把式，手搖處安裝剎車制控，運轉順暢。② 軸：采用45#鋼，加工精度3.2，經熱處理調質HB220~290。③ 鏈輪：采用45#鋼，引用GB1244-84(3R齒型)標準，經鍛壓加工成型，回火去應力，加工車、滾齒、插鍵槽、去毛齒、齒部經頻淬火HRC60-62。④ 軸承：采用204軸承。⑤ 鏈條：采用12.7節距滾珠鏈條。按GB1135-89厚度按鏈條1/2”國際制成。⑥ 滾輪：采用ZG35，鑄鋼，經加工成型。⑦ 軌道：采用45#鋼，冷軋方鋼。⑧ 連接管：采用無縫管。

　　智能密集柜標準規格尺寸：

　　標準高度2300mm,標準節距900mm,標準寬度500mm,標準層數為6層，層距330㎜，每層擱板均勻承重80㎏、主要由20mm×20mm方鋼軌道、3.0mm底盤、1.5mm復柱立桿、1.0mm擱板、1.2mm側面板、1.0mm門板、旋動機構、防震裝置、防倒裝置、制動裝置以及防塵、防鼠裝置等部分組成。

　　架體結構有框的箱體式，設有安全限位及防倒裝置，列與列之間形成全封閉。用戶如有特殊要求，三箭柜業將專門設計特別制造。

　　智能密集柜常用規格尺寸有：

　　一、2300x1140x800mm/每組，共2列10組，A、k列分別為全封閉帶抽屜圖紙存放柜，抽屜軌道為鋼球連體軌道具有拉不掉功能，A、k列每組共12個抽屜合計120個抽屜。每層抽屜≥17公分，A、k列兩面均帶門帶鎖。

　　二、2300x950x560mm/每組,共9列54組,B、CDEFGHIJ列，為全封閉會計檔案專列每組12層隔板。
